一种设有椭圆形流道的双侧导叶贯流式水轮机
许可预估价 面议
定金 500.0元
专利简介
/ brief introduction
本发明涉及一种设有椭圆形流道的双侧导叶贯流式水轮机，它包括正向进水流道、竖井、支撑架、正向活动导叶、双向发电转轮、反向活动导叶、反向进水流道、发电机和增速器，其特征在于所述正向进水流道为正向椭圆形截面，其短轴与长轴之比为黄金分割比；从正向进水截面至正向活动导叶段前的进水截面的椭圆形短轴与长轴之比线性递增；所述反向进水流道为反向椭圆形截面，其短轴与长轴之比为黄金分割比；从反向进水截面至反向活动导叶段前的进水截面的椭圆短轴与长轴之比线性递增。本发明能够保证水流在椭圆形流道中平滑、顺畅和流动对称，使得机组总体发电效率进一步提高，适用于各种低水头潮汐电站的竖井贯流式水轮机。

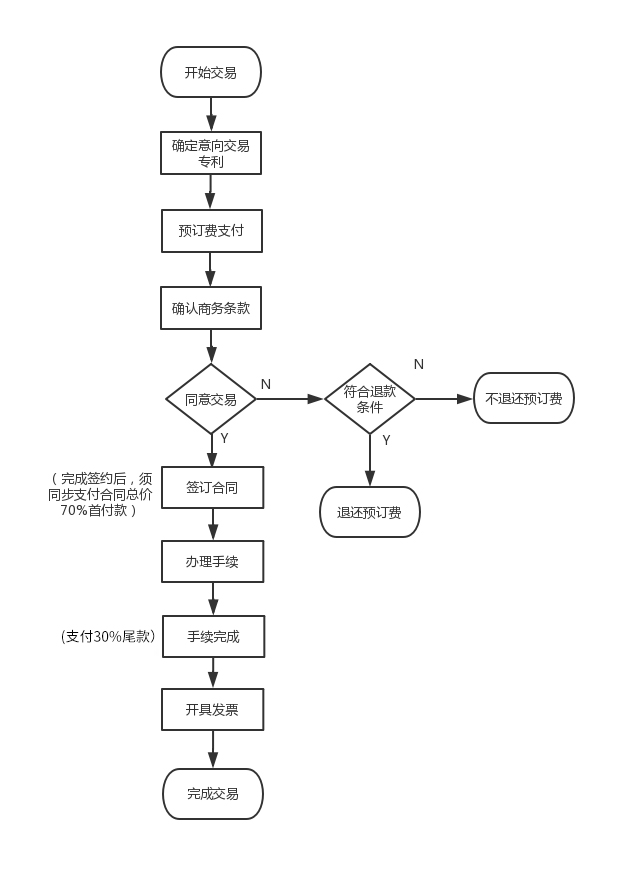

交易流程
